STRUT-системы
МОНТАЖНЫЙ ПРОФИЛЬ, КОНСОЛЬ, ПЛАСТИНА

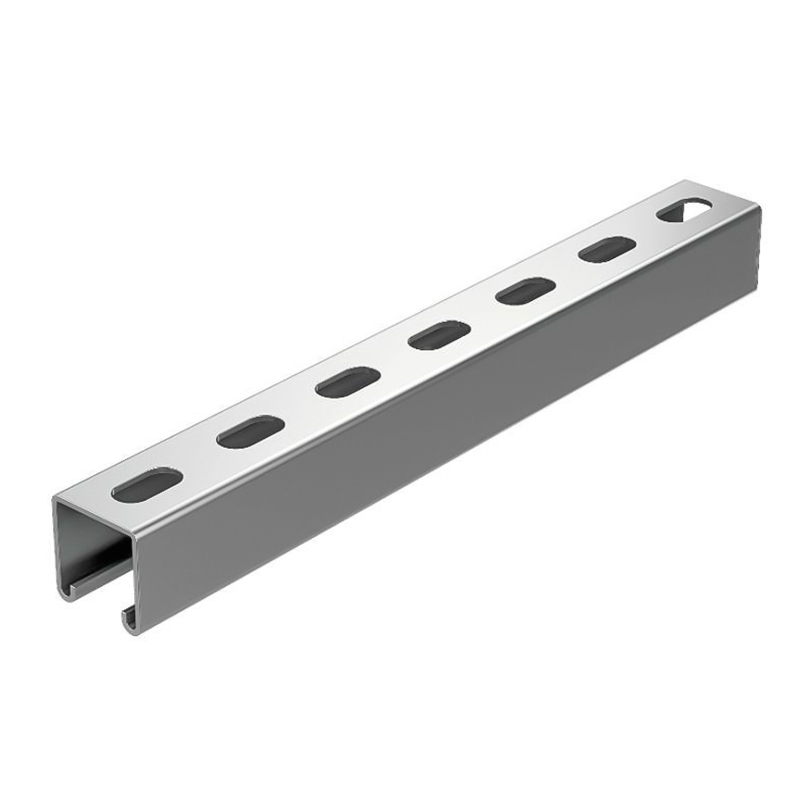

Профиль монтажный типа Strut (Страт)
Артикул;Наименование;Покрытие;Ед.;Цена
М3101 ; Профиль монтажный Strut (Страт) 41х41х2х3000 мм ; цинк сендзимир ; шт ; по запросу
М3102 ; Профиль монтажный Strut (Страт) 41х41х2х6000 мм ; цинк сендзимир ; шт ; по запросу
М3103 ; Профиль монтажный Strut (Страт) 41х41х2,5х3000 мм ; цинк сендзимир ; шт ; по запросу
М3104 ; Профиль монтажный Strut (Страт) 41х41х2,5х6000 мм ; цинк сендзимир ; шт ; по запросу
М3105 ; Профиль монтажный Strut (Страт) 41х21х2х3000 мм ; цинк сендзимир ; шт ; по запросу
М3106 ; Профиль монтажный Strut (Страт) 41х21х2х6000 мм ; цинк сендзимир ; шт ; по запросу
М3107 ; Профиль монтажный Strut (Страт) 41х21х2,5х3000 мм ; цинк сендзимир ; шт ; по запросу
М3108 ; Профиль монтажный Strut (Страт) 41х21х2,5х6000 мм ; цинк сендзимир ; шт ; по запросу
Артикул;Наименование;Покрытие;Ед.;Цена

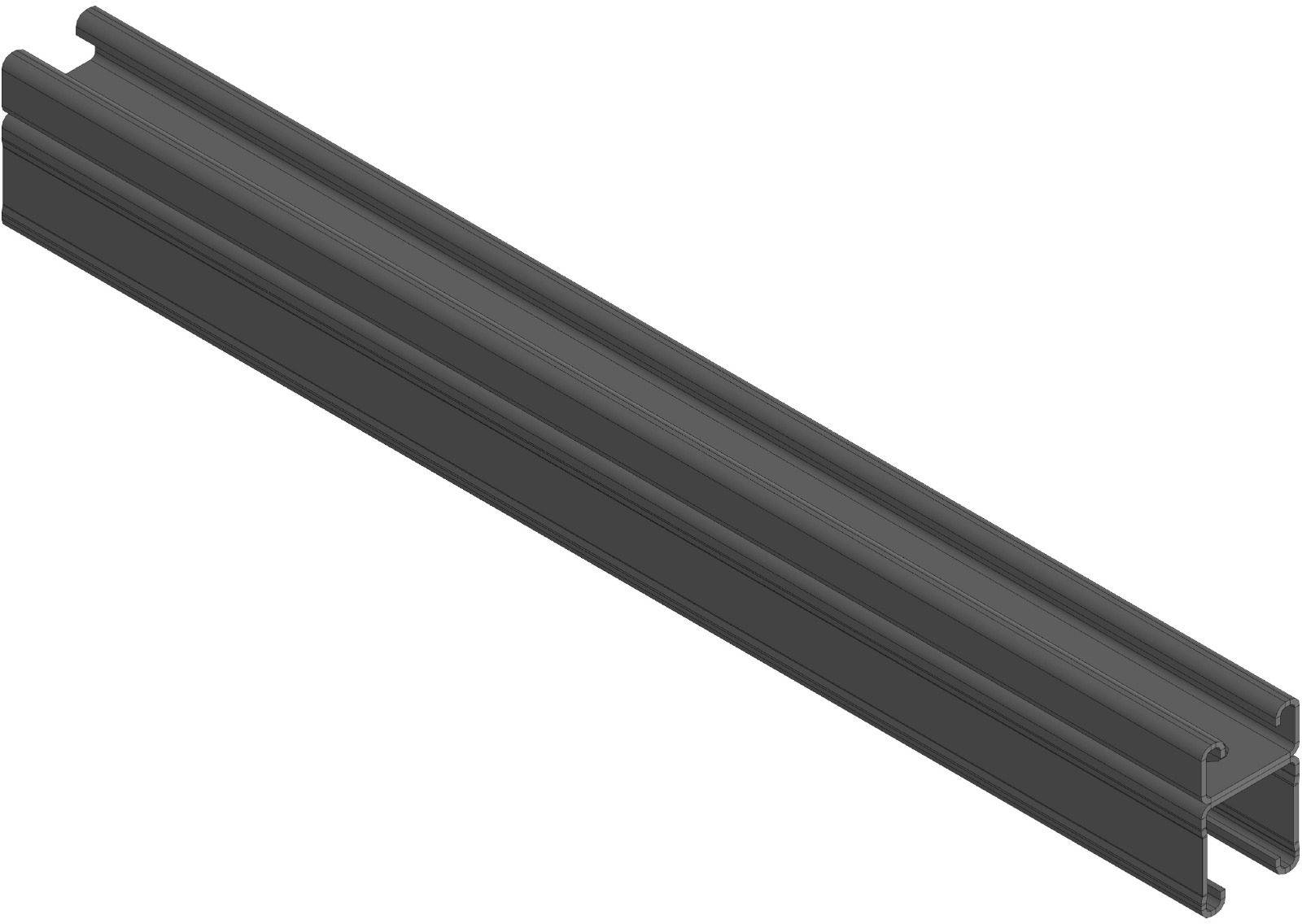

М3110 ; Профиль монтажный Strut (Страт) двойной 41х41х2х6000 мм ; цинк сендзимир ; шт ; по запросу
М3111 ; Профиль монтажный Strut (Страт) двойной 41х41х2,5х3000 мм ; цинк сендзимир ; шт ; по запросу
М3112 ; Профиль монтажный Strut (Страт) двойной 41х41х2,5х6000 мм ; цинк сендзимир ; шт ; по запросу
М3113 ; Профиль монтажный Strut (Страт) двойной 41х21х2х3000 мм ; цинк сендзимир ; шт ; по запросу
М3114 ; Профиль монтажный Strut (Страт) двойной 41х21х2х6000 мм ; цинк сендзимир ; шт ; по запросу
М3115 ; Профиль монтажный Strut (Страт) двойной 41х21х2,5х3000 мм ; цинк сендзимир ; шт ; по запросу
М3116 ; Профиль монтажный Strut (Страт) двойной 41х21х2,5х6000 мм ; цинк сендзимир ; шт ; по запросу
Применение:
Профиль страт предназначен для создания сети инженерных систем зданий. Позволяет без сварки создавать опорные конструкции и фиксировать элементы при помощи канальных гаек. Конструкция обладает высокой несущей способностью
Материал:; нержавеющая сталь
Покрытие:; цинк сендзимир

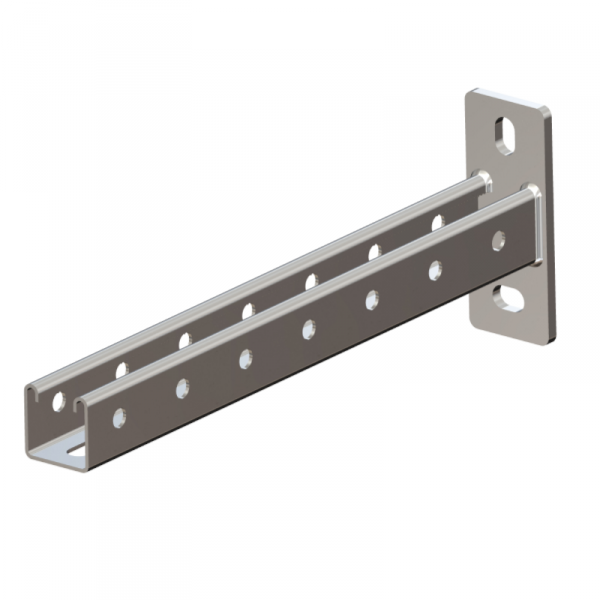

Консоли горизонтальные типа Strut (Страт)
Артикул;Наименование;Покрытие;Ед.;Цена
М3201 ; Консоль горизонтальная Strut (Страт) 41х2х300 мм ; гор. цинк ; шт ; по запросу
М3202 ; Консоль горизонтальная Strut (Страт) 41х2х450 мм ; гор. цинк ; шт ; по запросу
М3203 ; Консоль горизонтальная Strut (Страт) 41х2х600 мм ; гор. цинк ; шт ; по запросу
М3204 ; Консоль горизонтальная Strut (Страт) 41х2х800 мм ; гор. цинк ; шт ; по запросу
М3205 ; Консоль горизонтальная Strut (Страт) 21х2,5х300 ; гор. цинк ; шт ; по запросу
М3206 ; Консоль горизонтальная Strut (Страт) 21х2,5х450 ; гор. цинк ; шт ; по запросу
М3207 ; Консоль горизонтальная Strut (Страт) 21х2,5х600 ; гор. цинк ; шт ; по запросу
М3208 ; Консоль горизонтальная Strut (Страт) 21х2,5х800 ; гор. цинк ; шт ; по запросу
Артикул;Наименование;Покрытие;Ед.;Цена

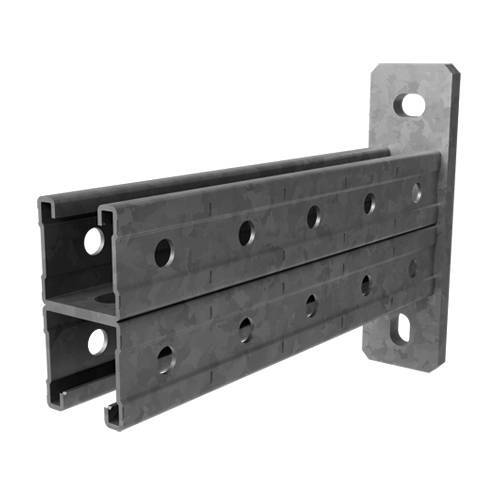

М3209 ; Консоль горизонтальная двойная Strut (Страт ) 82х2х300 ; гор. цинк ; шт ; по запросу
М3210 ; Консоль горизонтальная двойная Strut (Страт) 82х2х450 ; гор. цинк ; шт ; по запросу
М3211 ; Консоль горизонтальная двойная Strut (Страт) 82х2х600 ; гор. цинк ; шт ; по запросу
М3212 ; Консоль горизонтальная двойная Strut (Страт) 82х2х800 ; гор. цинк ; шт ; по запросу
Применение:
Монтажная консоль представляет собой перфорированный профиль С-образной формы, приваренный к опорной пластине под прямым углом. Края полок загнуты внутрь, это придает конструкции дополнительную жесткость. Изделия используются при прокладке кабельных систем в качестве несущих кронштейнов для размещения коробов и лотков, крепятся к стене, потолку или полу. Облегчают и ускоряют монтаж и демонтаж конструкций без применения сварки. Обеспечивает размещение горизонтально на требуемом расстоянии от ограждающих конструкций. Выдерживает высокие нагрузки
Материал: ;нержавеющая сталь
Покрытие: ;гор. цинк

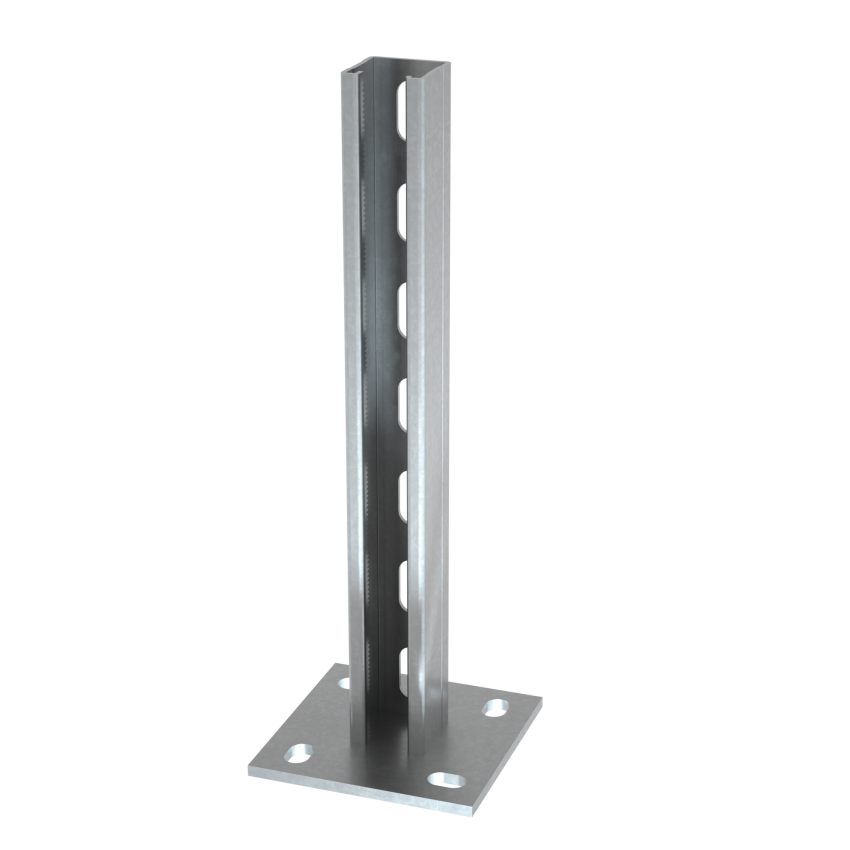

Консоли вертикальные типа Strut (Страт)
Артикул;Наименование;Покрытие;Ед.;Цена
М3301 ; Консоль вертикальная Strut (Страт) 21х2х1000 ; гор. цинк ; шт ; по запросу
М3302 ; Консоль вертикальная Strut (Страт) 21х2х1500 ; гор. цинк ; шт ; по запросу
М3303 ; Консоль вертикальная Strut (Страт) 21х2х2000 ; гор. цинк ; шт ; по запросу
М3304 ; Консоль вертикальная Strut (Страт) 41х2х1000 ; гор. цинк ; шт ; по запросу
М3305 ; Консоль вертикальная Strut (Страт) 41х2х1500 ; гор. цинк ; шт ; по запросу
М3306 ; Консоль вертикальная Strut (Страт) 41х2х2000 ; гор. цинк ; шт ; по запросу
Применение:
Монтажная консоль представляет собой перфорированный профиль С-образной формы, приваренный к опорной пластине под прямым углом. Края полок загнуты внутрь, это придает конструкции дополнительную жесткость. Изделия используются при прокладке кабельных систем в качестве несущих кронштейнов для размещения коробов и лотков, крепятся к стене, потолку или полу. Облегчают и ускоряют монтаж и демонтаж конструкций без применения сварки. Обеспечивает размещение вертикально на требуемом расстоянии от ограждающих конструкций. Выдерживает высокие нагрузки
Материал:; нержавеющая сталь
Покрытие:; гор. цинк
Резиновый уплотнитель
Артикул;Наименование;Материал;Ед.;Цена за метр
М6902 ; Уплотнитель виброизоляционный для профиля STRUT-ПРОФИЛЯ 41/41 от 500м ; резина ; м ; 819
М6903 ; Уплотнитель виброизоляционный для профиля STRUT-ПРОФИЛЯ 41/41 от 1000м ; резина ; м ; 741
М6904 ; Уплотнитель виброизоляционный для профиля STRUT-ПРОФИЛЯ 41/41 от 2000м ; резина ; м ; 643,5
М6905 ; Уплотнитель виброизоляционный для профиля STRUT-ПРОФИЛЯ 41/41 от 5000м ; резина ; м ; 546
М6906 ; Уплотнитель виброизоляционный для С-образного ПРОФИЛЯ 28/28 до 100м ; резина ; м ; 504
М6907 ; Уплотнитель виброизоляционный для С-образного ПРОФИЛЯ 28/28 от 500м ; резина ; м ; 441
М6908 ; Уплотнитель виброизоляционный для С-образного ПРОФИЛЯ 28/28 от 1000м ; резина ; м ; 399
М6909 ; Уплотнитель виброизоляционный для С-образного ПРОФИЛЯ 28/28 от 2000м ; резина ; м ; 346,5
М6910 ; Уплотнитель виброизоляционный для С-образного ПРОФИЛЯ 28/28 от 5000м ; резина ; м ; 294
Применение:
Используется при монтаже кондиционеров и вентиляторов, воздушного отопления. Уплотнитель разработан для вибро и звукоизоляции профилей и консолей
Пластины монтажные
Артикул;Наименование;Покрытие;Ед.;Цена

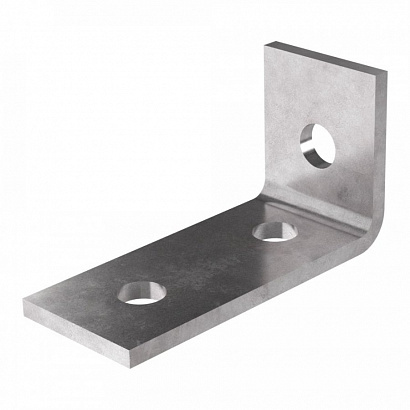

М3401 ; САА601 (пластина угловая 2 отверстия) ; гор. цинк ; шт ; по запросу
М3402 ; СМА602 (пластина угловая 3 отверстия) ; гор. цинк ; шт ; по запросу

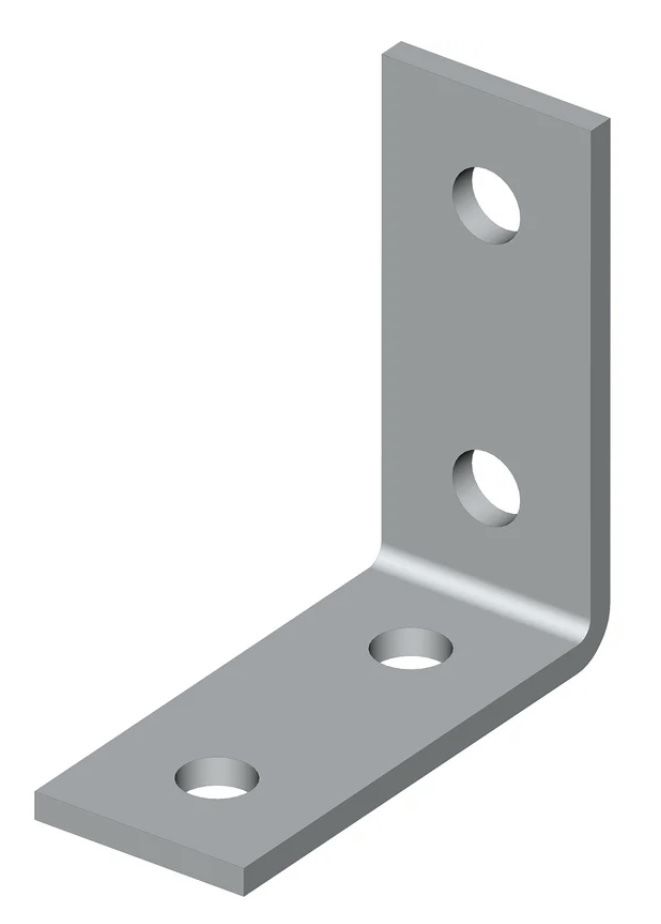

М3403 ; СМА605 (пластина угловая 4 отверстия) ; гор. цинк ; шт ; по запросу
Артикул;Наименование;Покрытие;Ед.;Цена

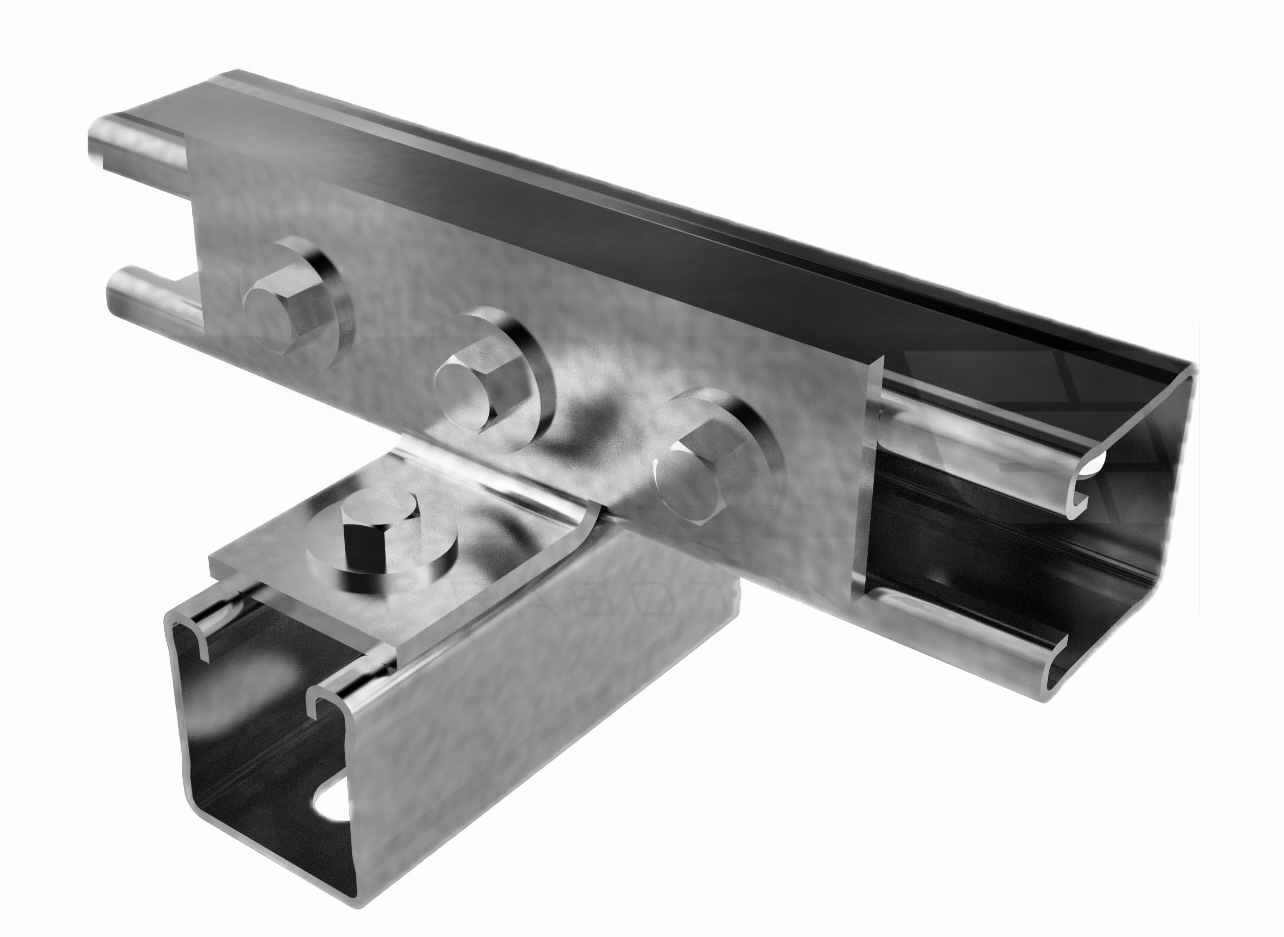

М3404 ; СКС806 (соединитель внешний для профиля 4141) ; гор. цинк ; шт ; по запросу
М3405 ; СКС807 (соединитель внешний для профиля 4121) ; гор. цинк ; шт ; по запросу
Артикул;Наименование;Покрытие;Ед.;Цена

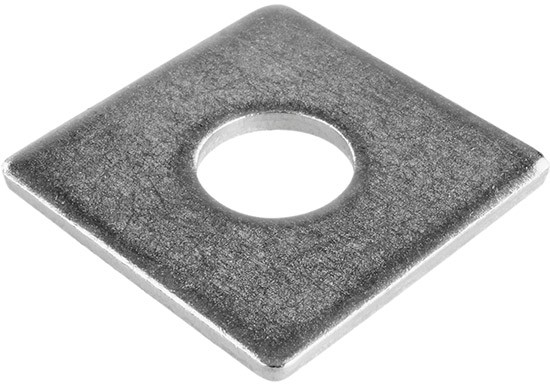

М3406 ; САШ501 (шайба квадратная) ; гор. цинк ; шт ; по запросу
М3407 ; САШ502 (шайба квадратная) ; гор. цинк ; шт ; по запросу
Артикул;Наименование;Покрытие;Ед.;Цена

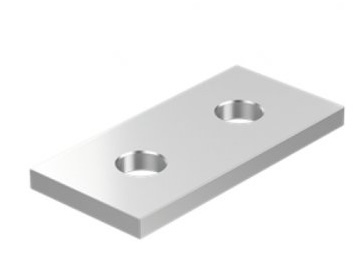

М3408 ; СПА502 (пластина прямоугольная 2 отв) ; гор. цинк ; шт ; по запросу

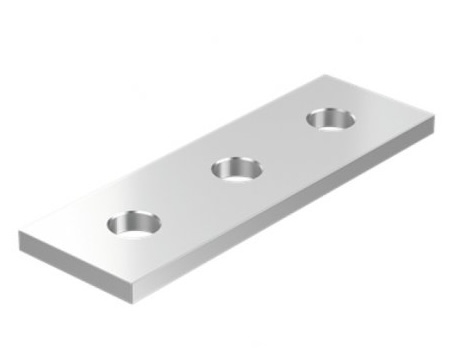

М3409 ; СПА503 (пластина прямоугольная 3 отв) ; гор. цинк ; шт ; по запросу

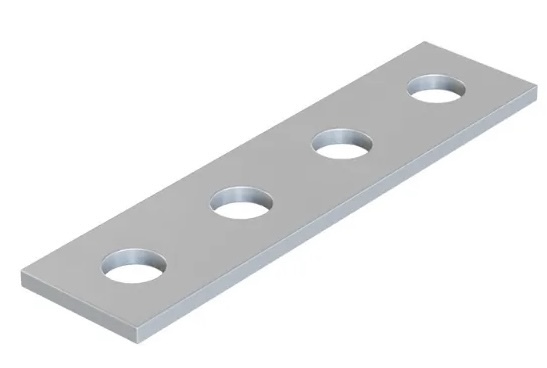

М3410 ; СПА504 (пластина прямоугольная 4 отв) ; гор. цинк ; шт ; по запросу
Артикул;Наименование;Покрытие;Ед.;Цена
М3411 ; СПС800 (охватывающая Z скоба 4121) ; гор. цинк ; шт ; по запросу
М3412 ; СПС801 (охватывающая Z скоба 4141) ; гор. цинк ; шт ; по запросу
Артикул;Наименование;Покрытие;Ед.;Цена

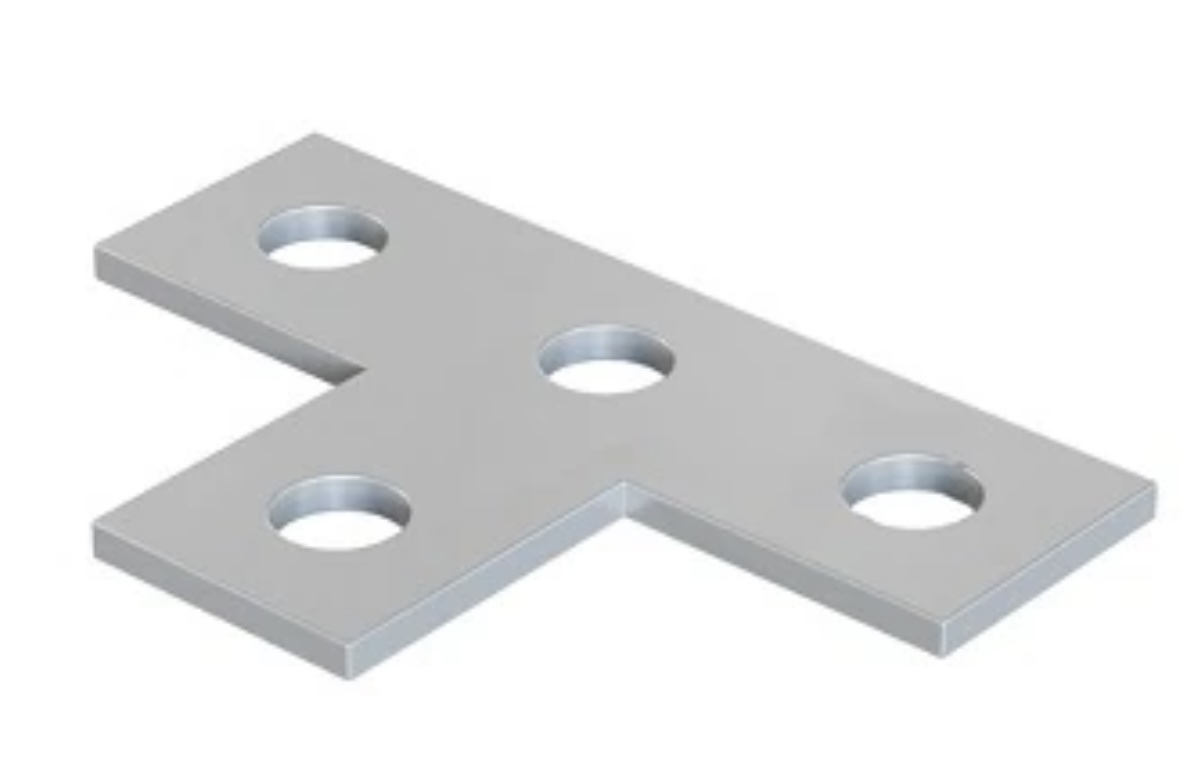

М3413 ; СТА507 (пластина Т) ; гор. цинк ; шт ; по запросу
М3414 ; СТА510 (пластина Т гнутая сверху) ; гор. цинк ; шт ; по запросу
Артикул;Наименование;Покрытие;Ед.;Цена

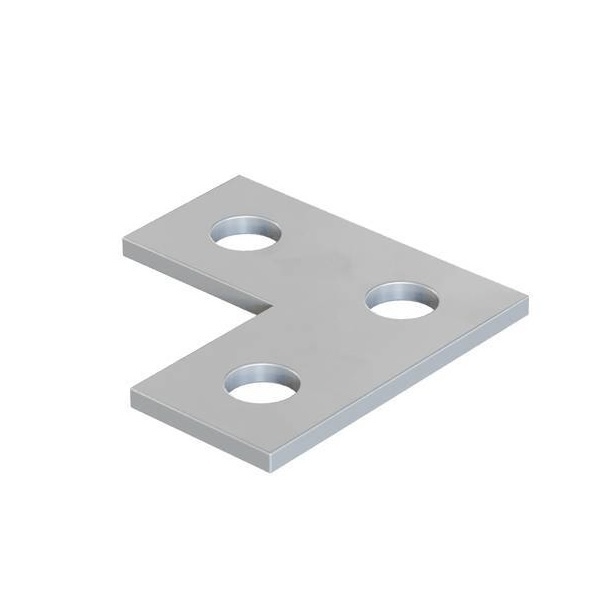

М3415 ; СЛА506 (пластина L) ; гор. цинк ; шт ; по запросу
Артикул;Наименование;Покрытие;Ед.;Цена
М3401 ; САА601 (пластина угловая 2 отверстия) ; гор. цинк ; шт ; по запросу
М3402 ; СМА602 (пластина угловая 3 отверстия) ; гор. цинк ; шт ; по запросу
М3403 ; СМА605 (пластина угловая 4 отверстия) ; гор. цинк ; шт ; по запросу
М3404 ; СКС806 (соединитель 4141) ; гор. цинк ; шт ; по запросу
М3405 ; СКС807 (соединитель 4121) ; гор. цинк ; шт ; по запросу
М3406 ; САШ501 (шайба квадратная) ; гор. цинк ; шт ; по запросу
М3407 ; САШ502 (шайба квадратная) ; гор. цинк ; шт ; по запросу
М3408 ; СПА502 (пластина прямоугольная 2отв) ; гор. цинк ; шт ; по запросу
М3409 ; СПА503 (пластина прямоугольная 3 отв) ; гор. цинк ; шт ; по запросу
М3410 ; СПА504 (пластина прямоугольная 4 отв) ; гор. цинк ; шт ; по запросу
М3411 ; СПС800 (охватывающая Z скоба 4121) ; гор. цинк ; шт ; по запросу
М3412 ; СПС801 (охватывающая Z скоба 4141) ; гор. цинк ; шт ; по запросу
М3413 ; СТА507 (пластина Т) ; гор. цинк ; шт ; по запросу
М3414 ; СТА510 (пластина Т гнутая сверху) ; гор. цинк ; шт ; по запросу
М3415 ; СЛА506 (пластина L) ; гор. цинк ; шт ; по запросу
Применение:
Для соединения элементов конструкций. Имеют множество отверстий. Не только играют роль соединительного крепежа, но и позволяют увеличить несущую способность узла
Материал:; нержавеющая сталь
Покрытие:; гор. цинк
Основание профиля
Артикул;Наименование;Покрытие;Ед.;Цена
М3501 ; ОК412120 Основание профиля ; гор. цинк ; шт ; по запросу
М3502 ; ОК414120 Основание профиля ; гор. цинк ; шт ; по запросу
Применение:
Для создания напольных и потолочных стоек на основе перфорированных профилей.
Быстрый монтаж без сварки и сверления, универсальность, высокая надежность, возможность многократного использования
Материал: ;нержавеющая сталь
Покрытие: ;гор. цинк
Канальные гайки для Страт Strat профиля
Артикул;Наименование;Покрытие;Ед.;Цена
М6101 ; Гайка канальная М8 толщина 6 мм ; гальваника ; шт ; 13
М6102 ; Гайка канальная М10 толщина 8 мм ; гальваника ; шт ; 14
М6103 ; Гайка канальная М12 толщина 8 мм ; гальваника ; шт ; 15
М6104 ; Гайка канальная М8 толщина 6 мм с пружиной под 21 профиль ; гальваника; шт ; по запросу
М6105 ; Гайка канальная М10 толщина 8 мм с пружиной под 21 профиль ; гальваника; шт ; по запросу
М6106 ; Гайка канальная М12 толщина 8 мм с пружиной под 21 профиль ;гальваника ; шт ; по запросу
М6107 ; Гайка канальная М8 толщина 6 мм с пружиной под 41 профиль ; гальваника; шт ; по запросу
М6108 ; Гайка канальная М10 толщина 8 мм с пружиной под 41 профиль ; гальваника; шт ; по запросу
М6109 ; Гайка канальная М12 толщина8 мм с пружиной под 41 профиль ;гальваника ; шт ; по запросу
М6110 ; Гайка канальная нержавеющая М8 толщина 6 мм ; гальваника ; шт ; по запросу
М6111 ; Гайка канальная нержавеющая М10 толщина 8 мм ; гальваника ; шт ; по запросу
М6112 ; Гайка канальная нержавеющая М12 толщина 8 мм ; гальваника ; шт ; по запросу
М6113 ; Гайка быстрого монтажа м8 ; гальваника ; шт ; по запросу
М6114 ; Гайка быстрого монтажа м10 ; гальваника ; шт ; по запросу
М6115 ; Гайка быстрого монтажа потайная М8 ; гальваника ; шт ; по запросу
М6116 ; Гайка быстрого монтажа потайная М10 ; гальваника ; шт ; по запросу
М6117 ; Гайка быстрого монтажа потайная М12 ; гальваника ; шт ; по запросу
М6118 ; Гайка ромбовидная L ; гальваника ; шт ; по запросу
М6119 ; Гайка ромбовидная M ; гальваника ; шт ; по запросу
М6120 ; Гайка ромбовидная S ; гальваника ; шт ; по запросу
Применение:
Для сборки конструкций из профиля Strut между собой с помощью пластин. Для монтажа несущих конструкций консолей на профиль Strut. Предотвращают ослабление узла из за вибрации
Длина, мм: ; 35
Ширина, мм: ; 20
Толщина, мм: ; 6-8
Метрическая резьба: ; М6, М8, М10, M12
Виды материала: ; Горячекатанная сталь СТ3ГСП, нержавеющая сталь AISI 304
Виды покрытия: ; Гальваническое цинкование, термодиффузионное цинкование
Толщина покрытия: ; 20 мк (для гальванического покрытия)
Варианты: ; Исполняется в вариантах: б/пружины, с короткой и длинной пружиной
Характеристики гайки (горячекатанная сталь СТ3ГСП):
Усилие сдвига при растяжении 564 кг.
Нагрузка при нормативом прогибе до 514 кг.
Смещения канальной гайки нет.
Характеристики материала (горячекатанная сталь СТ3ГСП):
Механические свойства по стандарту ГОСТ 380-2005.
Предел текучести, 245-255 МПа.
Временное сопротивление разрыву 390-570 МПа.
Относительное удлинение при разрыве 23-24%.
